安檢X光機使用保養手冊
類別：百科知識 發布時間：2019-06-17 瀏覽人次：
X射線安檢機其射線探測與成像技術居行業領先水平并擁有完全自主知識產權，檢測出來的圖像清晰、準確，輔助以強大的圖像處理技術，更易于識別各種違禁物品。其行李安檢設備由行李輸送部分、X射線控制部分、信號處理及傳輸部分、圖像處理部分、電氣控制部分等組成。

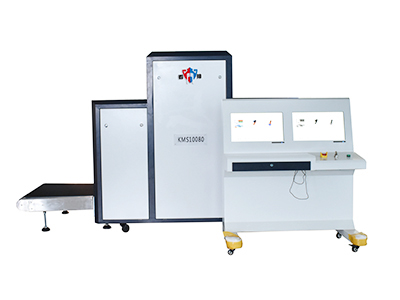

X光機
1)行李輸送部分
設備采用通道式皮帶輸送方式，主要有電動滾筒、皮帶、改向滾筒、調偏滾筒和通道組成，在通道周圍均覆上純鉛板，在通道出入口采用含鉛橡膠對射線進行屏蔽，防止射線泄漏。設備安裝、拆卸較為方便；并裝有滾輪和支腳，可以方便的移動和支撐輸送機的傳送帶有漲緊裝置，傳送帶均為滑動床型，滑動床長期在最大承載重量工作時沒有永久的變形。傳送帶驅動機構采用電動滾筒，符合IEC標準，易于維護和更換。滾筒電機的絕緣等級高于F級。傳輸帶主要成分為PU；雙層聚脂布夾心，面層為PU，底層為編織，適用工作溫度范圍為－5℃～＋50℃。皮帶厚度公差為10%，皮帶長度公差為0.3%，皮帶曲率小于5mm/5m。抗靜電，阻燃、防霉、無毒特性。皮帶接頭粘接，強度與皮帶相同。傳送帶設有調偏裝置，可以預防皮帶跑偏。皮帶機出口端，配置不銹鋼無動力滑床防止行李滾落到地面。
2) X射線控制部分
安檢設備所用的x射線源由x射線發生器及其控制部分組成。x射線發生器是將x光管和高壓模塊一起封裝，內部注入油用于絕緣和冷卻；控制部分提供高壓驅動和燈絲電流驅動，并提供高壓、束流、熱流的數值顯示。射線控制箱有可靠的安全裝置，并有射線劑量控制能力，當射線發生器故障或控制部分本身出現故障，能及時被關閉，具有防止外部打火或內部跳火的措施。
3)信號處理及傳輸部分
此部分包括L型高精度陣列探測器、模擬/數字轉換、信號傳輸等，主要功能是接受穿過行李的X射線信號，進行處理后通過USB傳輸到計算機內進行圖像處理。技術主要組成部分：安檢設備包含以下三種子系統：探測子系統，數據控制傳輸子系統和PC圖像處理子系統。
a、 探測子系統包括探測板和探測器，負責將X射線信號轉換為可處理的數字信息，并交數據控制傳輸子系統
b、 數據控制傳輸子系統負責接受PC機的指令，來控制探測器的工作狀態，并提供探測器工作必需的所有的信號。將測試的可處理的數字信轉發到PC機，供圖像處理子系統處理。同時完成與鍵盤、光障、X射線、馬達等部件的協調控制，使控制準確、穩定可靠，信息流暢、完整。
c、 PC圖像處理子系統圖像處理是將傳輸過來的信號進行處理，顯示在屏幕上，供操作人員進行辨別。
4) 圖象處理
圖像處理是將傳輸過來的信號進行處理，顯示在屏幕上，供操作人員進行辨別。設備采用東影基礎研究中心領先的技術，提供邊緣增強（EEH）反像顯示（NEG）、有機物剔除（OS）、無機物剔除（O2）、偽彩色（C/B）、局部穿透增強（HIGH/LOW）等圖像處理功能，便于對違禁物品進行識別，同時具有圖像回拉、放大和圖像存儲功能（10000幅以上）。
環境設置
軟件運行環境：Linux或WindowsXP
設備驅動程序：控制接口卡、ADC卡
軟件組成：圖像處理(SDK)、用戶控制界面GUI、系統工具(SDK)
圖像系統具體參數：
X射線傳感器：多能量L形光電二極管陣列探測器
顯示器：15英寸彩色液晶顯示器，符合MPRⅡ和TCO03標準
圖像保存：實時存儲10000幅圖像以上，可以刻錄在光盤上進行保存或通過USB/以太網輸出
圖像灰度級：4096
圖像高分辨率：1024×768
圖像處理：24bit實時處理
圖像選區及放大：可選擇1－9個選區，并放大2、4、8、16倍，實現全屏連續觀察
圖像多能量顯示：對有機物顯示為橙色、無機物顯示為藍色、混合物為綠色
黑白圖像顯示：對吸收率不同的物體顯示出不同的灰度級，并可進行黑白反轉顯示
圖像回拉：可顯示前20幅圖像，并對回拉圖像可進行實時圖像處理:
圖像加亮：連續多級加亮，提高高吸收率（難以穿透）物體的對比度
X光機
1)行李輸送部分
設備采用通道式皮帶輸送方式，主要有電動滾筒、皮帶、改向滾筒、調偏滾筒和通道組成，在通道周圍均覆上純鉛板，在通道出入口采用含鉛橡膠對射線進行屏蔽，防止射線泄漏。設備安裝、拆卸較為方便；并裝有滾輪和支腳，可以方便的移動和支撐輸送機的傳送帶有漲緊裝置，傳送帶均為滑動床型，滑動床長期在最大承載重量工作時沒有永久的變形。傳送帶驅動機構采用電動滾筒，符合IEC標準，易于維護和更換。滾筒電機的絕緣等級高于F級。傳輸帶主要成分為PU；雙層聚脂布夾心，面層為PU，底層為編織，適用工作溫度范圍為－5℃～＋50℃。皮帶厚度公差為10%，皮帶長度公差為0.3%，皮帶曲率小于5mm/5m。抗靜電，阻燃、防霉、無毒特性。皮帶接頭粘接，強度與皮帶相同。傳送帶設有調偏裝置，可以預防皮帶跑偏。皮帶機出口端，配置不銹鋼無動力滑床防止行李滾落到地面。
安檢設備所用的x射線源由x射線發生器及其控制部分組成。x射線發生器是將x光管和高壓模塊一起封裝，內部注入油用于絕緣和冷卻；控制部分提供高壓驅動和燈絲電流驅動，并提供高壓、束流、熱流的數值顯示。射線控制箱有可靠的安全裝置，并有射線劑量控制能力，當射線發生器故障或控制部分本身出現故障，能及時被關閉，具有防止外部打火或內部跳火的措施。
3)信號處理及傳輸部分
此部分包括L型高精度陣列探測器、模擬/數字轉換、信號傳輸等，主要功能是接受穿過行李的X射線信號，進行處理后通過USB傳輸到計算機內進行圖像處理。技術主要組成部分：安檢設備包含以下三種子系統：探測子系統，數據控制傳輸子系統和PC圖像處理子系統。
a、 探測子系統包括探測板和探測器，負責將X射線信號轉換為可處理的數字信息，并交數據控制傳輸子系統
b、 數據控制傳輸子系統負責接受PC機的指令，來控制探測器的工作狀態，并提供探測器工作必需的所有的信號。將測試的可處理的數字信轉發到PC機，供圖像處理子系統處理。同時完成與鍵盤、光障、X射線、馬達等部件的協調控制，使控制準確、穩定可靠，信息流暢、完整。
c、 PC圖像處理子系統圖像處理是將傳輸過來的信號進行處理，顯示在屏幕上，供操作人員進行辨別。
4) 圖象處理
圖像處理是將傳輸過來的信號進行處理，顯示在屏幕上，供操作人員進行辨別。設備采用東影基礎研究中心領先的技術，提供邊緣增強（EEH）反像顯示（NEG）、有機物剔除（OS）、無機物剔除（O2）、偽彩色（C/B）、局部穿透增強（HIGH/LOW）等圖像處理功能，便于對違禁物品進行識別，同時具有圖像回拉、放大和圖像存儲功能（10000幅以上）。
環境設置
軟件運行環境：Linux或WindowsXP
設備驅動程序：控制接口卡、ADC卡
軟件組成：圖像處理(SDK)、用戶控制界面GUI、系統工具(SDK)
圖像系統具體參數：
X射線傳感器：多能量L形光電二極管陣列探測器
顯示器：15英寸彩色液晶顯示器，符合MPRⅡ和TCO03標準
圖像保存：實時存儲10000幅圖像以上，可以刻錄在光盤上進行保存或通過USB/以太網輸出
圖像灰度級：4096
圖像高分辨率：1024×768
圖像處理：24bit實時處理
圖像選區及放大：可選擇1－9個選區，并放大2、4、8、16倍，實現全屏連續觀察
圖像多能量顯示：對有機物顯示為橙色、無機物顯示為藍色、混合物為綠色
黑白圖像顯示：對吸收率不同的物體顯示出不同的灰度級，并可進行黑白反轉顯示
圖像回拉：可顯示前20幅圖像，并對回拉圖像可進行實時圖像處理:
圖像加亮：連續多級加亮，提高高吸收率（難以穿透）物體的對比度
